Ремонт ходовой части

Краткое описание проекта

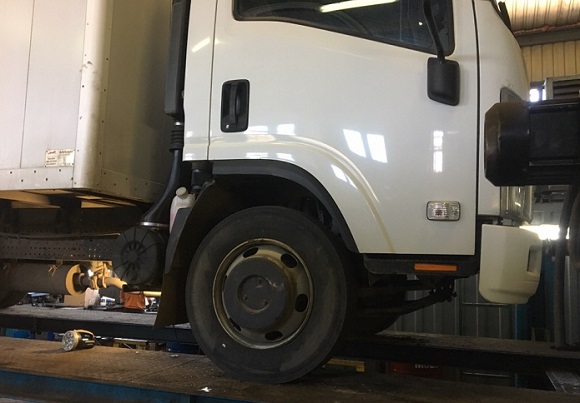

Клиент: ИСУЗУ 75 / ISUZU NQR 75

Ремонт: Шкворня - замена, 2 стороны

Сроки: 4 часа

Использовался выпрессовщик шкворней с ручным гидравлическим приводом

Фотогалерея проекта

Описание проекта

Наиболее быстро из деталей переднего моста изнашиваются шкворни и втулки поворотного кулака. Чрезмерный износ этого сопряжения вызывает нагрузки, которые приводят к разрушению подшипников передних колес, отверстий оси под шкворни и даже к поломке цапфы поворотного кулака. Этому способствуют неудовлетворительное состояние дорог, несвоевременное техническое обслуживание и некоторые неисправности автомобиля. Состояние деталей шкворневых соединений влияют на комфорт и безопасность управлением автомобиля и требуют регулярного внимания со стороны владельца автомобиля.

Замена шкворней с помощью гидравлического съемника удобна для арочных машин и существенно сокращает время на выпрессовку шкворня из передней балки. Применение современного съемника шкворней для грузовых автомобилей позволяет избежать длительного и трудоёмкого процесса: выбивание шкворня с помощью кувалды, разогрева узла установки шкворня и полного демонтажа моста автомобиля.

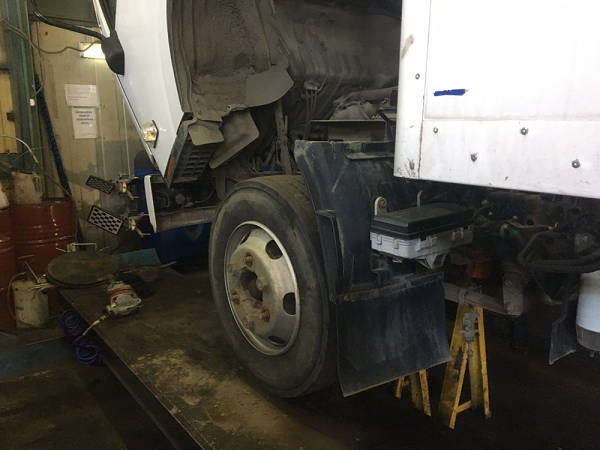

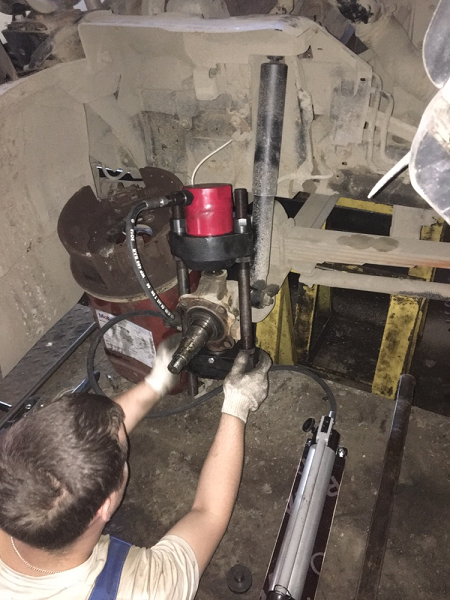

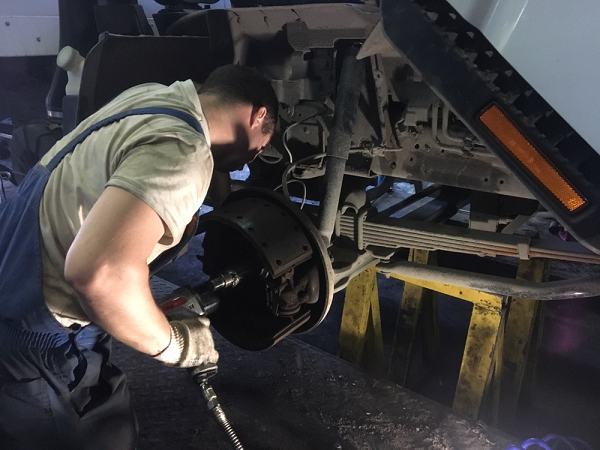

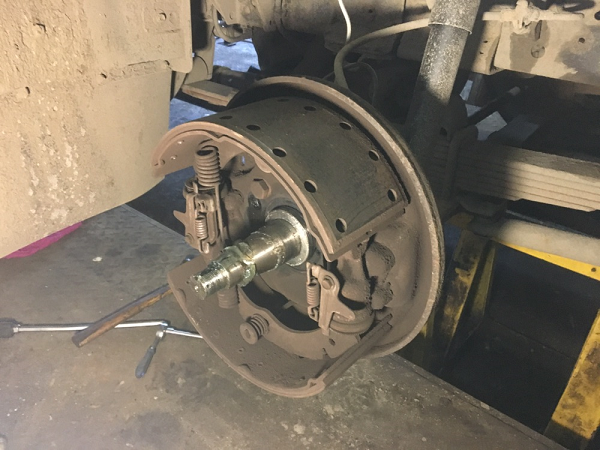

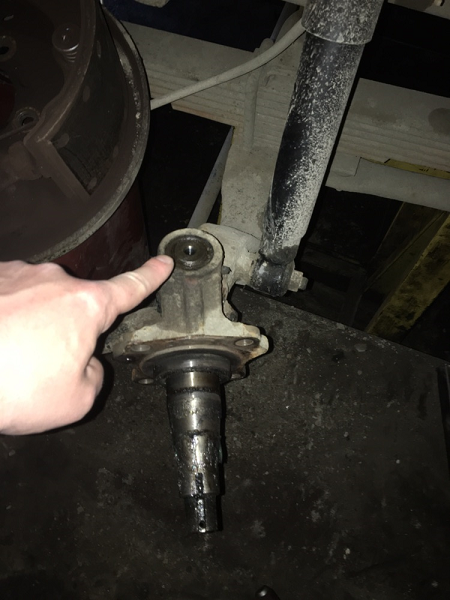

На фото отражены этапы процесса замены, в рамках которого происходит снятие колеса и ступицы в сборе, а также съем продольной и поперечной тяги. После удаления фиксатора из поворотного кулака, крепится пресс для выпрессовки шкворней и выдавливается шкворень.

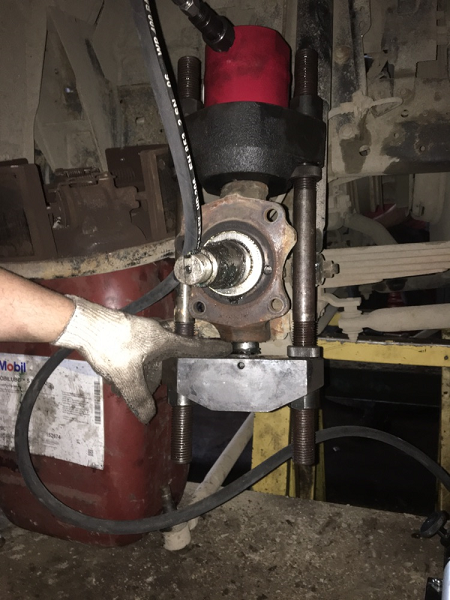

Выдавливание или выпрессовка шкворневого пальца происходит путем подачи необходимого давления гидравлическим цилиндром на шток для смещения шкворня в заданном направлении до полного выхода.
